105J數字式測量顯微鏡

臺灣泰仕

詳細信息

產品名稱：105J數字式測量顯微鏡

產品型號：105J

產品產地：國產

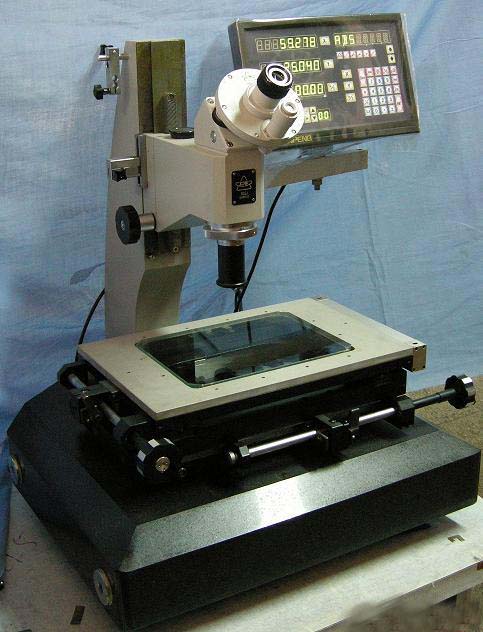

105J數字式測量顯微鏡

型號：105J

105J數字式測量顯微鏡儀器用途：

JGW-S型（本廠型號105J）數字式測顯微鏡(以下簡稱儀器)，是我廠生產的大量程測量顯微鏡。該儀器采用了線位移光柵傳感器測量系統的一種高效率的光學計量儀器，具有讀數直觀、簡便和提高工作效率并且采用花崗巖作儀器底座使儀器的穩定性更好等特點。它廣泛地應用于各企業的計量檢測、各級檢測和校準試驗室以及其他科學研究等部門的計量檢測工作。

儀器具有較高的測量精度，特別適用于長度和角度的精密測量，同時由于配備了多種附件，使其使用范圍得到充分的擴大。

儀器可用影像法，或接觸法按直角坐標或極坐標對機械工具和零部件的長度，角度和形狀進行精密測量。主要測量對象有：刀具、量具、模具、樣板類工件等。

儀器的數顯裝置帶有數據輸出接口，可擴展連接二維數據采集器及計算機，再配以二維測量軟件，即可升級為微機型測量顯微鏡（本廠型號105JPC）。

105J數字式測量顯微鏡規格：

105J數字式測量顯微鏡測量范圍與分格值：

1．x，y向坐標

測量范圍： X－Y向 150×100mm（選購200×150mm)

測量分辨率 0.001mm

2．瞄準顯微鏡

升降行程 120mm

3．測角目鏡

角度測量范圍 360°

分度值 1´

4．輪廓目鏡測量分辨率

角度測量范圍 ±7°

分度值 10´

圓弧分劃板：曲率半徑 R自0.1至100mm

5．光學******

測頭直徑 φ3±0.1mm

測頭直徑的檢定極限誤差 ≤0.0005mm

測量力 0.098±0.0196N

最大測量深度 15mm

6．玻璃工作臺

玻璃臺面尺寸 (225)

7．最大承載量 15kg

105J數字式測量顯微鏡瞄準顯微鏡光學參數：

物鏡放大倍數標志值	l×	3×	5×
總放大倍數	用測角或輪廓目鏡	10×	30×	50×
用雙像目鏡	15×	42×	65×
物方視場 (mm)	用測角或輪廓目鏡	φ20	φ6.6	φ4
用雙像目鏡	φ13	φ4.7	φ3
工作距離 (mm)	用測角或輪廓目鏡	8l	90	65
用雙像目鏡	47	85	63
