| 產品名稱：圓柱度測量儀 |
| 產品型號：圓柱度測量儀 |
| 產品產地：國產 |
 |

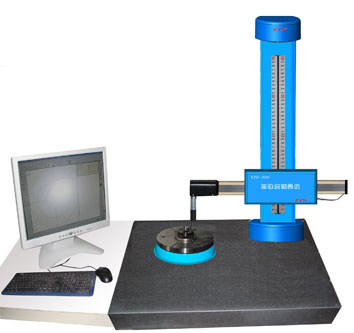

圓柱度測量儀
圓柱度測量儀應用范圍：
主要用于測量各種規則、不規則的環形工件的圓度、圓柱度、直線度、同心度、同軸度、平面度、平行度、垂直度、表面波紋度，間斷表面等，并可對工件進行頻譜分析、波高分析、偏心、軸彎曲度分析、跳動量分析等。
圓柱度測量儀主要特點：
1．高精度的回轉測量轉臺采用空氣氣浮靜壓軸承結構，儀器主軸精度高不磨損，使用壽命長；
2．?dāng)?shù)據采集采用德國HEIDENHAIN公司進口精密圓光柵及相關技術，定位精確，穩定性好；
3．儀器采用WINDOWS系統操作平臺，專業測量軟件，測量界面簡潔直觀，操作便捷；可以實時顯示圖形數據、存盤留檔、隨時打印，圖形分析報告，直觀清晰；
4．儀器配置各種規格、長度的紅寶石測針，可選配本公司特制尼龍測頭測量特殊工件；
5．電機整流子測量采用專用測量及處理軟件，同一界面可顯示圓度、跳動量、單片跳動、鄰片間跳動等參數值；
6．對使用環境無特殊要求，可在車間及計量室使用；
7．具有強大的分析功能，如：直線度、圓柱度、波紋度分析、波高分析等?？蓪α慵砻鏍顟B(tài)進行頻譜分析，能夠給出任一波的幅值；
8．自動識別間斷，自動和手動剔除凹口功能，部分圓弧測量圓度功能；
9．可選擇多截面法和螺旋法進行工件檢測；
10．測量操作設置鼠標和鍵盤快捷操作，用戶可根據操作習慣自由選擇。
圓柱度測量儀主要參數
測量系統分辨率：0.001um
示值誤差：±6%
儀器徑向誤差：0.08+0.0004Hum
儀器軸向誤差：0.06um
傳感器沿Z軸導軌移動時直線度：0.30um/100mm
傳感器沿Z軸導軌移動時平行度：0.45um/100mm
測量最大外徑：200mm
測量內徑：2.5-180mm
測量最大高度：400mm
承載重量：30Kg
工作臺臺面直徑：200mm
立柱高度：644mm
傳感器水平位移量：160mm
傳感器垂直位移量：500mm
主軸轉速：5轉/分
